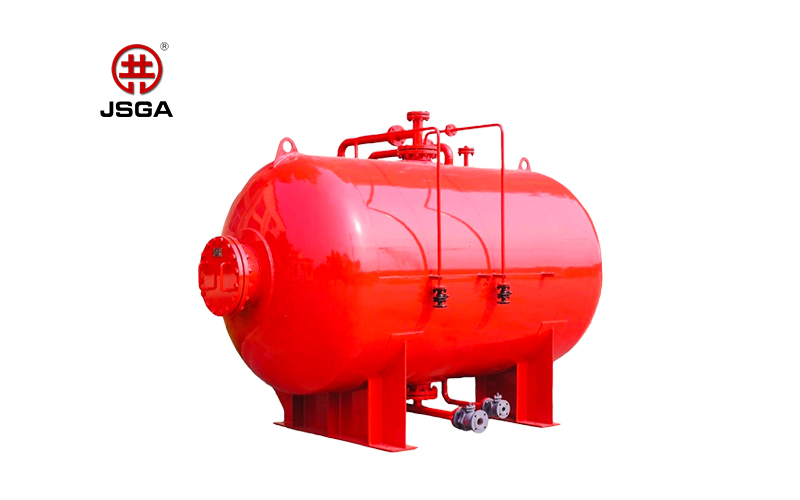

消防泡沫罐(壓力式泡沫比例混合裝置)可分為臥式和立式,由泡沫罐、壓力式比例混合器、進水管、安全閥、控制閥門及一些輔助零部件等組成。



     當壓力水流經過該裝置的比例混合器時，比例混合器將其按比例分流，其中一小部分水進入帶的泡沫液儲罐夾層，擠壓，能使水與泡沫液（泡沫滅火劑）按 6%或3%的比例進行自動混合。輸出的泡沫混合液供泡沫產生的噴射設備（泡沫罐、泡沫槍、消防炮等）產生空氣泡沫進行滅火。



     壓力式泡沫比例混合裝置特點：



     泡沫罐混合比例相當穩定、準確可靠，可提供高質量的泡沫混合液。



     泡沫罐壓力降損小，噴射的泡沫滅火劑能量大，穿透能力強。能迅速撲滅火災。



     節約泡沫液，降低滅火成本。由于泡沫罐的將泡沫液與水隔開,泡沫液一次未用完,下次可繼續使用,而且混合精度穩定、可靠。



     適用范圍廣，無論高、中、低倍數泡沫滅火劑均可使用。自動泡沫滅火系統泡沫比例混合裝置既可用泡沫噴頭，也可用灑水噴頭。



壓力式泡沫比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里原理制成的PHY型壓力式比例混合器組成，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處的一部分水(3%或6%)通過泡沫罐的進水管進入罐內，擠壓膠囊，將膠囊中的泡沫液通過泡沫罐的出液管擠壓至比例混合器低壓處與水混合形成泡沫混合液，形成的泡沫混合液輸出到泡沫產生設備(中、低、高倍數泡沫產生器，泡沫槍，泡沫炮等)與空氣混合產生泡沫滅火一部分水通過"進水閥"管路進入貯罐水腔，擠壓膠囊，因噴嘴前后微小的壓差，使得膠囊內的泡沫液經吸液管被擠出與水混合成為泡沫混合液流，經空氣泡沫產生器或其它噴射設備噴出泡沫進行滅火工作。貯罐內有一橡膠制成的膠囊，使水與泡沫液分隔開，每次使用后，罐內水和泡沫液沒能混合而保持原質泡沫液的性能不變，可以繼續使用，避免了泡沫液的浪費。。
